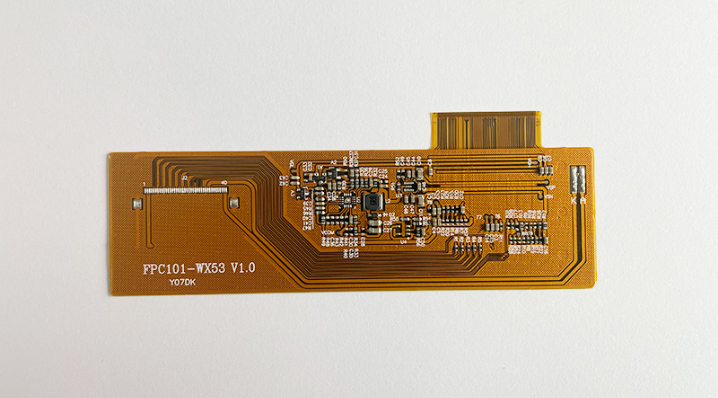

FPC柔性電路板常見類型
目前FPC柔性電路板有四種：單面、雙面、多層柔性電路板和剛?cè)峤Y(jié)合電路板。
1.單面柔性電路板是成本[敏感詞]的印刷板，路板是成本[敏感詞]的印刷板。單面接線時，應選擇單面柔性電路板。它有一層化學蝕刻導電圖形，柔性絕緣基材表面的導電圖形層為壓延銅箔。絕緣基材可為聚酰亞胺、聚對苯二甲酸乙二醇酯、芳酰胺纖維酯和聚氯乙烯。
2.雙面柔性電路板是由絕緣基膜兩側各有一層蝕刻而成的導電圖。金屬孔連接絕緣材料兩側的圖形，形成導電通道，以滿足柔性設計和使用功能。覆蓋膜可以保護單面、雙面導線，并指示組件的位置。
3.多層柔性電路板是將三層或多層的單面或雙面FPC柔性電路板層壓在一起，通過鉆孔L，電鍍形成金屬孔，在不同層之間形成導電通路。這樣，就不需要使用復雜的焊接工藝。多層電路在更高的可靠性、更好的導熱性和更方便的裝配性能方面有很大的功能差異。在設計布局時，應考慮裝配尺寸、層數和柔性的相互影響。
4.傳統的剛性和柔性組合電路板由剛性和柔性基板組成。結構緊密，導電連接由金屬單獨的L形成。如果印刷板是正的，背面有組件，剛性和柔性電路板是一個很好的選擇。但如果所有組件都在一側，選擇雙面柔性電路板，并在背面層壓上一層FR增強材料會更經濟。
5.混合結構FPC柔性電路板是一種由不同金屬組成的多層板，使用8層板。FR-4作為內介質，聚酰亞胺作為外介質，從主板的三個不同方向伸出導線，每根導線由不同的金屬制成?？点~合金、銅和金分別作為獨立的導線。這種混合結構主要用于電信號轉換與熱轉換的關系以及電氣性能惡劣的低溫，是[敏感詞]可行的解決方案?？梢酝ㄟ^內部連接設計的方便性和總成本來評估，以達到[敏感詞]的性價比。
以上就是FPC柔性電路板有哪些常見類型？FPC介紹柔性電路板加工廠家，希望對大家有所幫助，同時想了解更多FPC柔性電路板加工信息知識。
